Ψηφιακής επίδειξης αυτόματος πυργίσκων ελεγκτής σκληρότητας Vickers επίδειξης τύπων μικρός (hvs-5Z)
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος

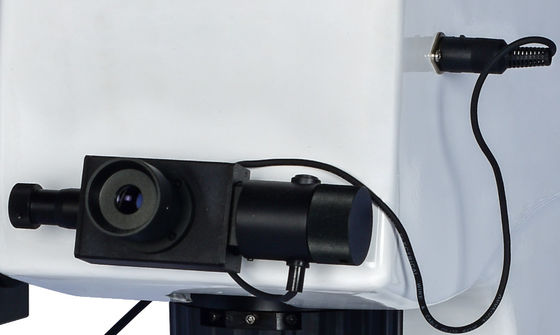

| Κλίμακα σκληρότητας Vickers: | HV0.3, HV0.5, HV1.0, HV2.0, HV3.0, HV5.0 | Ψηφιακό προσοφθάλμιο: | 10X προσοφθάλμιο μικρόμετρου ψηφιακής επίδειξης |
|---|---|---|---|
| Επίδειξη αξίας σκληρότητας: | Μικρή οθόνη επίδειξης | Περιστροφή πύργων: | Αυτόματη περιστροφή |

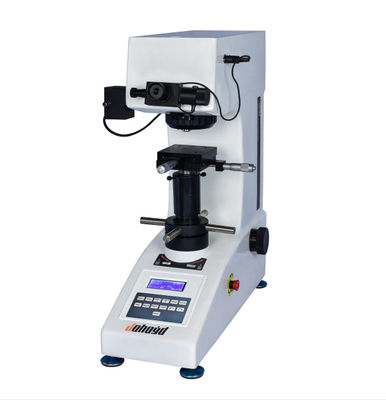

Αυτόματος τύπος πυργίσκων ψηφιακής επίδειξης
Ελεγκτής σκληρότητας Vickers (hvs-5Z)
Ο αυτόματος ελεγκτής σκληρότητας Vickers τύπων πυργίσκων ψηφιακής επίδειξης μπορεί να καλύψει τις βασικές απαιτήσεις δοκιμής ελεγκτών σκληρότητας Vickers. Το αναβαθμισμένο προσοφθάλμιο μικρόμετρου ψηφιακής επίδειξης μπορεί άμεσα να διαβάσει το μήκος μέτρησης, έτσι ώστε η μετρημένη αξία μπορεί να ληφθεί γρηγορότερα και ακριβώς. Ο πύργος μπορεί αυτόματα να μεταστρέψει το προσοφθάλμιο και indenter για να αποφύγει τη ζημία στο όργανο που προκαλείται από το χειρωνακτικό λάθος, και επίσης πολύ να βελτιώσει την αποδοτικότητα.
Κύρια λειτουργίες και χαρακτηριστικά γνωρίσματα:
1. Το οπτικό σύστημα που σχεδιάζεται από τους ανώτερους οπτικούς μηχανικούς όχι μόνο έχει τις σαφείς εικόνες, αλλά και μπορεί να χρησιμοποιηθεί ως απλό μικροσκόπιο, με τη διευθετήσιμη φωτεινότητα, άνετο όραμα, και μη εύκολος να κουράσει μετά από τη μακροπρόθεσμη λειτουργία
2. Η μεγάλη οθόνη LCD της βιομηχανικής οθόνης επίδειξης μπορεί να επιδείξει τη μέθοδο δοκιμής, δύναμη δοκιμής, μετρημένο μήκος εγκοπών, αξία σκληρότητας, χρόνος διατήρησης δύναμης δοκιμής, χρόνοι μέτρησης και μπορεί να εισαγάγει το έτος, το μήνα, την ημερομηνία, τα αποτελέσματα της δοκιμής και τα στοιχεία - επεξεργασία, κ.λπ.
3. Το κοχύλι αργιλίου απορριμμάτων διαμορφώνεται κάποτε, η δομή είναι σταθερή και δεν παραμορφώνει, ο βαθμός χρωμάτων αυτοκινήτων είναι υψηλός, η αντίσταση γρατσουνιών είναι ισχυρή, και είναι ακόμα φωτεινός όπως νέος μετά από τα έτη χρήσης
4. Η επιχείρησή μας έχει τη δυνατότητα στην έρευνα, αναπτύσσεται, σχεδιάζει, παράγει και επεξεργάζεται από μας, και παρέχει τις υπηρεσίες βελτίωσης αντικατάστασης και συντήρησης μερών για τις μηχανές μας για τη ζωή
5. Hvs-5Z το πρότυπο μπορεί να μετρήσει το πραγματικό μήκος και να επιβεβαιώσει άμεσα την αξία σκληρότητας
6. Το πρότυπο hvs-5Z μπορεί να πραγματοποιήσει: ο διακόπτης θέσης της παρατήρηση-δοκιμή-μέτρησης ολοκληρώνεται από τον αυτόματο πυργίσκο
7. Η μεγάλη οθόνη LCD είναι προαιρετική η μεγάλη οθόνη LCD είναι κατάλληλη για την παρατήρηση, και οι όροι δοκιμής και η διαδικασία δοκιμής είναι διαισθητικοί και σαφείς
8. Προαιρετικός ενσωματωμένος εκτυπωτής άμεση εκτύπωση των αποτελεσμάτων της δοκιμής και των στοιχείων δοκιμής
Κύριοι σκοπός και πεδίο της εφαρμογής:
1. Χάλυβας, μη σιδηρούχα μέταλλα, φύλλο αλουμινίου μετάλλων, τσιμενταρισμένο καρβίδιο, φύλλο μετάλλων, μικροδομή, ανθράκωση
2. Στρώμα ανθρακοποίησης, εναζώτωσης και αφαίρεσης του άνθρακα, σκληραίνοντας στρώμα επιφάνειας, στρώμα ηλεκτρολυτικής επιμετάλλωσης, επίστρωμα, θερμική επεξεργασία
3. Γυαλί, γκοφρέτες, κεραμικά υλικά
τεχνική παράμετρος:
| όνομα παραμέτρου | Στοιχεία παραμέτρου |
| Κλίμακα σκληρότητας Vickers | HV0.3, HV0.5, HV1.0, HV2.0, HV3.0, HV5.0 |
| Επίδειξη |
5-ψηφίο αξία σκληρότητας, τετραψήφιο διαγώνιο μήκος (D1, D2), Χρόνος λαβής, αριθμός δοκιμών, μέση τιμή, σταθερή απόκλιση, επιστροφή |
| Δύναμη δοκιμής (Kgf) | 0,3, 0,5, 1,0, 2,0, 3,0, 5,0 |
| Έλεγχος φορτίων | Αυτόματος (το φορτίο/η λαβή/ξεφορτώνει) |
| Χρόνος διατήρησης δύναμης δοκιμής (σ) | 1~99 |
| Οπτικό κανάλι | Διπλό οπτικό κανάλι (προσοφθάλμιο και κανάλι καμερών CCD) |
| Οπτικό σύστημα |
Αντικειμενικός φακός: 10×, 20× (προαιρετικό 40X) Ενίσχυση προσοφθαλμίων: 10× Συνολική ενίσχυση (μm): 100×, 200× Μέτρηση της σειράς (μm): 400 Ψήφισμα (μm): 0,125 |
| Σειρά μέτρησης σκληρότητας | (5-3000) HV |
| X-$L*Y πεδίο δοκιμών |
Μέγεθος (χιλ.): 100×100 Σειρά κτυπήματος (χιλ.): 25×25 Ελάχιστη ανάγνωση (χιλ.): 0,01 |
| Μέγιστο ύψος του δείγματος (χιλ.) | 165 |
| Μέγιστο πλάτος του δοκιμαστικού κομματιού (χιλ.) | 130 (η απόσταση από την κεντρική γραμμή indenter στον τοίχο της μηχανής) |
| Παραγωγή στοιχείων | Διατηρημένη ενσωματωμένη διεπαφή εκτυπωτών μικροϋπολογιστών, (τμηματική διεπαφή RS232) προαιρετική εγκατάσταση |
| Τάση παροχής ηλεκτρικού ρεύματος | AC220V/50HZ |
| Διαστάσεις (χιλ.) | 585×200×630 |
| Βάρος (κλ) | 42 |
Τυποποιημένη διαμόρφωση:
| Οικοδεσπότης | 1 |
| Βάρος | 3 |
| Διαγώνια πλατφόρμα μέτρησης | 1 |
| Επίπεδος πίνακας στερέωσης | 1 |
| Βίδα ρύθμισης επιπέδων | 4 |
| καλώδιο τροφοδοσίας | 1 |
| 10X προσοφθάλμιο μικρόμετρου ψηφιακής επίδειξης | 1 |
| Φραγμός σκληρότητας Vickers | 2 |
| Εφεδρική θρυαλλίδα 2A | 2 |
| Πιστοποίηση προϊόντων | 1 |
| Εγχειρίδιο οδηγίας | 1 |
Παρατήρηση:
Το προαιρετικό λογισμικό μέτρησης ελεγκτών σκληρότητας για να αποβάλει το ανθρώπινο λάθος, λειτουργία υπολογιστών, βελτιώνει την αποδοτικότητα, και την ακριβέστερη ακρίβεια.
Προαιρετικός ενσωματωμένος εκτυπωτής, ένας-βασική εκτύπωση των στοιχείων μέτρησης
